實驗室功能設計規劃中涉及到的內容很多,如實驗室內的設備儀器、儲存、儲藏家具、衛生要求、建筑和人員安全、防火要求、電路布線、給排水等等。下面迪瑞科特小編給大家具體介紹下。
一、實驗室的規劃
在進行設計之前,首先要對目標實驗室的以下內容進行了解,并進行初步規劃。
1.設計現代化的實驗室,首先要制定的提出實驗室的總體規劃,確定實驗室的性質、目的、任務、依據和規模,確定各類實驗室功能和工藝條件以及規模大小。
2.室內空間的總體概念,如房間形狀,尺寸等。
3.天花的類型和高度等。
4.地面,要針對不同實驗室采用不同地面,不能在實驗室內使用大理石地面。現在人們最常用的是PVC地面和還氧樹脂地面兩種,也有的用瓷磚。地面除了要注意類型外,還要注意上下水管道的位置等。
5.墻面,包括柱體的位置、窗臺高、踢腳板的寬度等都要確定清楚,這是很重要的一個方面,因?yàn)檫@些都是在具體施工中經常出現問題的環節。
二、實驗室工作臺
對實驗室進行規劃設計,就不能不了解實驗室家具的尺寸參數和實驗臺的設計模式,如坐式工作臺的高度通常在750-850mm之間,如果男性實驗員占較高比率也可考慮900mm高。站式高度則在850mm-920mm之間;工作臺的長度通常宜考慮每人1200mm(最小不應小于1000mm),而有機化學實驗臺則須考慮長一些,可取1400-1600mm。試劑架高度為1200-1650mm之間;而高柜可達1800-2000mm等。實驗臺的設計模式的重點是安全性和方便性,有以下幾種常用的設計模式:

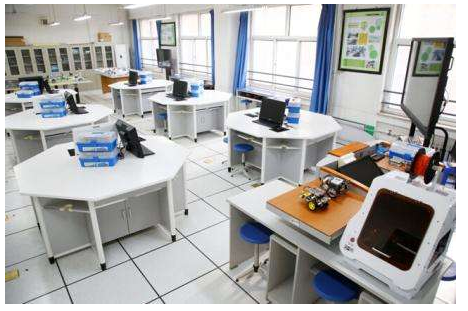

1.島型:是最常見的一種模式。常使用于大空間、成長方形的室內形式。此模式的特點是人流順暢。
2.半島型:這也是一種比較典型的應用方式,此模式適用于狹長的房間。
3.L型:L型適用于較為窄小的房間形式。
除以上三種外,還有U型與一字型(即側邊實驗臺)布局也較常用。在設計化學分析實驗時,通常在實驗室中央配置從兩面都能夠操作的中央實驗臺,兩邊配置邊實驗臺、測試臺、通風柜、藥品柜、干燥柜等,根據需要配備凈化臺、恒溫恒濕設備,為了盡可能多地增加使用空間,往往還需配備一些平面型實驗臺。為了便于分析儀器的操作使用,分析儀器使用的特殊氣體的配管,應該盡量接近分析儀器。
在生物實驗室中,考慮從一般實驗到檢查、測試、照相、洗相等數據處理工作流程的特殊要求。通常可在進口處設水池臺和干燥臺,便于實驗室器皿的清洗。

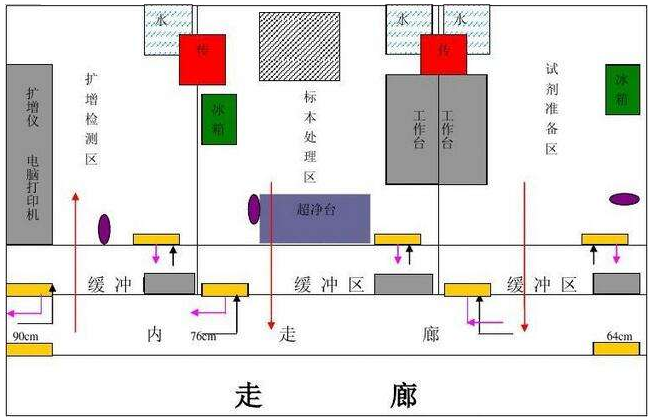

三、安全通道
實驗室規劃設計中當然也不能忽視對安全通道的特別設計。這里指的是實驗室室內設計中的安全距離等。
安全門:作為疏散通道。門寬900-1500mm,其中單門一般為900mm。,雙門有1200mm、1400mm、1500mm等。
安全距離:對于主通道來說,若兩個實驗臺雙面操作,距離應≥1500mm;單面操作≥1200mm(而現在學校的實驗室通道基本未達到此要求);有排毒柜的話,距離應≥1500mm,且特別注意排毒柜不能放置在靠近門口的位置。
通道距離:一般建筑內部的消防通道最小寬度是1200mm,而實驗室則不同,最少應留1500mm寬。
四、安全設備
此處所說的安全設計指的是實驗室的備用設備,如桌上型洗眼器、落地式淋浴、洗眼器、安全箱等。桌上型洗眼器要放于水槽右側,因中國人習慣右手操作的緣故;落地式淋浴、洗眼器要放置在出口處,且室內要求配地漏;安全箱則應放在最顯眼的地方,內裝急救藥品。
五、實驗室的通風系統
化學實驗室的通風方式有兩種,即局部排風和全室通風。局部排風是在有害物產生后產即就近排出,這種方式能以較少的風量排走大量的有害物,節能有效,是改善現在實驗室條件可行和經濟的方法,也可能是適應新實驗室通風建設的最好的方式,所以在實驗室中廣泛地被采用。對于有些實驗不能使用局部排風,或者局部排風滿足不了要求時,應該采用全室通風。
通風系統設計的指導思想:
1、有效、經濟的原則,力求達到排出實驗中所有污染氣體的目的;
2、采取將實驗中生產的污染氣體就近抽走,不使其擴散的措施;
3、通風管路系統布局要合理,消除各種不合理因素、減少阻力和噪聲;
4、通風臺面裝置力求外型美觀、布局合理,其高度和位置不影響實驗裝置的安裝,不影響實驗操作;
5、合理的選擇風機,防止或減少噪音和震動,便于安裝和維護;
6、考慮局部和全室通風的同時,兼顧給排水、煤氣、電源線路的合理安排。
實驗室內各種有害氣體主要發生在實驗桌面上。實驗室桌面排風系統就是通過設置在桌面上的吸氣罩,把實驗過程中產生的有害氣體呼入罩內,通過風道,以離心風機為動力,排放到室外高層大氣中。桌面吸氣罩是桌面系統重要的組成部分,其性能的優劣對桌面排風系統的技術經濟效果具有重要影響,如設計合理,用較小的排風量能獲得良好的效果,反之用了較大的風量也達不到預期的目的。因此,研究和設計新型的性能優良的吸氣罩對環保、節能、降低成本都具有很大的現實意義。
